連続稼働できる化学剤検知器

GTD-SII は、微量の化学剤をリアルタイムで検知し、現場で即座に警報・判断を行うための CBRN対応ポータブル化学剤検知装置です。

IMS（イオン移動度分析）方式を採用し、神経剤・びらん剤をはじめとする化学剤を ppb レベルの高感度で検出します。

GTD-SIIは、1年間、消耗品交換なし、メンテナンスなしに連続稼働できます。

IMS化学剤検知器の感度

GTD-S II / GTD-Module B は、ppb レベルを検知する高感度な IMS化学剤検知器です。サリン(GB)、VX, ノビチョク(Novichock 気化したもの) を含む CWA(化学剤) を検知できます。 TIC(毒性工業化学物質) では塩素、アンモニア、硫化水素などを検知します。

CBRNなどテロ対策、災害に対応する消防や、軍事における自衛隊の現場で必要とされる監視能力を提供します。一般工場では産業安全や環境モニタリングにも有効な連続稼働できる化学剤検知器です。

サリンやVXを秒単位で識別する高感度性能

非膜構造の高感度IMS検知器により、サンプリングから判定までの応答時間は 15〜30秒と短く、サリンやVXといった化学剤を即時に識別できます。化学テロや産業事故の現場で迅速な初動対応を実現できます。

化学剤検知器としての即応性は、消防・警察・自衛隊の任務において重要な役割を果たします。CWA・TICをカバーする化学剤検知器として、世界各国で採用されている365日間の連続稼働を目的とした IMS検知器です。

安全性と長期運用性を両立した設計

GTD-S II / GTD-Module B はメンテナンスなしで１年間の連続稼働できる設計です。ミサイルシェルター、CBRNラボ車両、工場などでの24時間365日の連続モニターに最適です。

イオン化にはトリチウム線源が利用されており長期間安定したイオン化が可能です。線源は 100 MBq 以下の密封線源で、放射線を放出する同位元素の数量等を定める国内の法規制を受けない量のより小さい放射線源を利用しています。

組み込み開発に対応

GTD-Module B は組み込みに対応したモジュールタイプです。

Ethernet (LAN RJ45)、USB 2.0、HTTP / Modbus / XML、フローティング接点出力(アラーム・エラー信号)などの多彩な入出力により、工場のPLCシステムや都市監視ネットワークへの統合開発ができます。

Webインターフェースを使えば遠隔地からのブラウザ操作や監視も可能となります。固定式システムや移動式のCBRNラボ車両システムにも直接組み込めます。

イオンモビリティスペクトロメトリー検知器の仕組み

GTD-S II / GTD-Module B は、イオンモビリティスペクトロメトリー(Ion Mobility Spectrometer)技術を用いた高感度・化学剤検知器す。

ppb～ppm レベルの低濃度ガスをリアルタイムに識別し、分類・定量化することが可能です。

サンプリング : 空気を取り込み、サンプルガスを内部に導入する。
ガスのイオン化を行う。トリチウム線源(H-3、100 MBq、密封線源)を用いて放射線の電離作用により分子をイオン化。

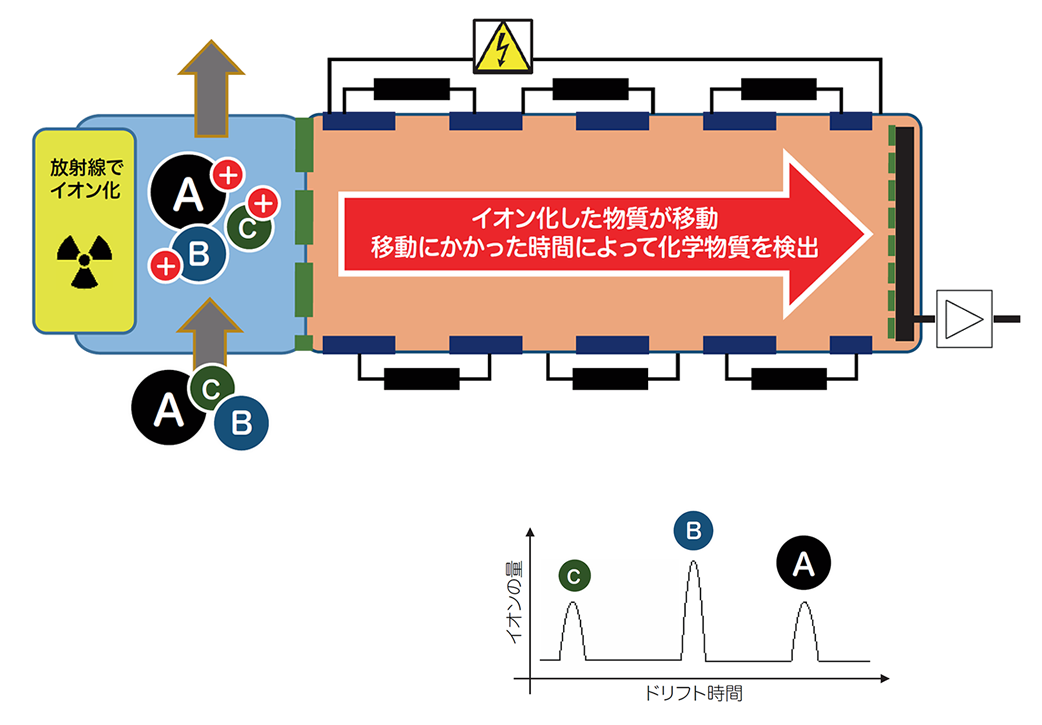

ドリフト : 電場内をイオンが移動し、分子ごとの「移動時間(ドリフトタイム)」を測定。ガスに含まれる分子の大きさによって電場内の移動時間にいろいろな差が生まれます。

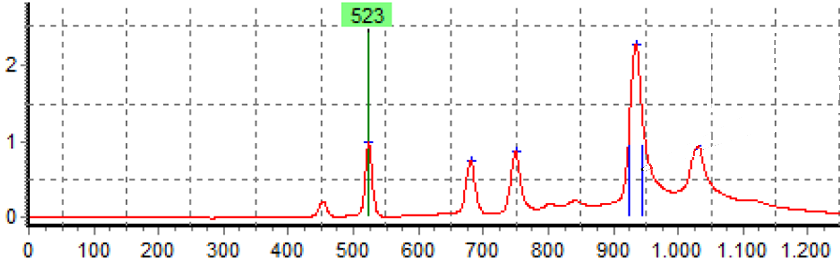

ライブラリによる判定 : 得られたドリフトパターン(スペクトル)を、内部に記録されたサリンやVXガスの場合のスペクトル波形データと比較照合して化学物質を識別。

これにより、サリンやVXといった化学剤(CWA)、または塩素やアンモニアといった毒性工業化学物質(TIC)を短時間で検知できます。警察、消防、自衛隊など国内でも IMS検知器が使われています。

放射線源によるイオン化

GTD-S II や GTD-Module B では、完全密封されたトリチウム(H-3)線源 100MBq を利用しています。放射線の特性の一つとして電離作用があります。ガスを放射線にさらすことでイオン化されます。トリチウムは半減期が約12年と長く、レーザーと異なり、定期交換が不要であり長期間安定したイオン化が可能となります。

線源の放射能(Bq)も日本国内で規制がかからない下限数量以下の小さい放射線源を利用しており、利便性と安全性にも配慮しつつ運用コストを抑えた運用を行えます。

IMS検知器の利点

IMS 検知器は、化学剤などの有毒ガスを高速に判定します。約15〜30秒で化学物質の判定結果が得られ、ppb レベルでの検出ができる高感度設計です。

CWA化学剤サリン(GB)、VX、ソマン(GD)、マスタード剤(HD)、ルイサイト(L)、ホスゲン(CG)や、ガス化したノビチョク等、TIC毒性工業化学物質では、塩素、アンモニア、硫化水素、二酸化硫黄、アクリロニトリル、ベンゼンを高感度で検知できます。

GTD-S II / GTD-Module Bは、1年間連続稼働できる設計となっておりメンテナンスによる消耗品の交換は1年に1回のみです。

IMS検知器の限界

IMSにも限界があり類似した分子、たとえばソマンとシクロサリンは区別が困難な場合もあります。またIMSは高湿度環境では性能が低下する可能性があります。

GTD-S II では非膜式のオープンIMSセルとフィルタ加熱制御を採用しています。非膜の構造のIMSがガスが直接導入されるため応答速度が速く濃度変化をリアルタイムに追跡できる利点や、低揮発性のガスも検知できる利点があります。一方で水分がそのまま入っていくためイオン形成が不安定になる欠点もあります。湿度に弱い点を補うため大型の除湿ユニットを使うことで１年間の連独運転を実現しています。

小型・軽量設計

GTD-S IIの外形寸法は 500×210×500 mm、重量は約 23 kg。

一人でも移動・設置が可能で、サーバールームや制御盤内など限られたスペースにも容易に組み込みできます。従来型の大型固定検知器に比べ、導入ハードルを大幅に下げています。

24時間365日連続運転

GTD-S II は設置後、1年以上にわたる連続稼働が可能です。自己診断機能(BIT)を備えており、内部の不具合やフィルタ状態を常にモニタリング。

異常が発生しても自動的にセルを保護し、運転を継続する仕組みを持っています。これにより、公共施設、工場、シェルターなどで連続的なCBRNモニタリングが可能です。

特長

IMS方式による高感度検出（ppb〜ppmレベル）
高速応答（約10秒以内で検知・判定）
24時間365日連続運転、1年間メンテナンス不要
軽量・小型設計（500×210×500mm、約23kg）
高湿度環境に対応した安定動作設計
豊富なインターフェース（USB / Ethernet / Modbus / PLC / HTTP）
検知対象：CWA（化学剤）および TIC（有毒工業物質）

操作モード

GTD-S II には２つのモードがあります。

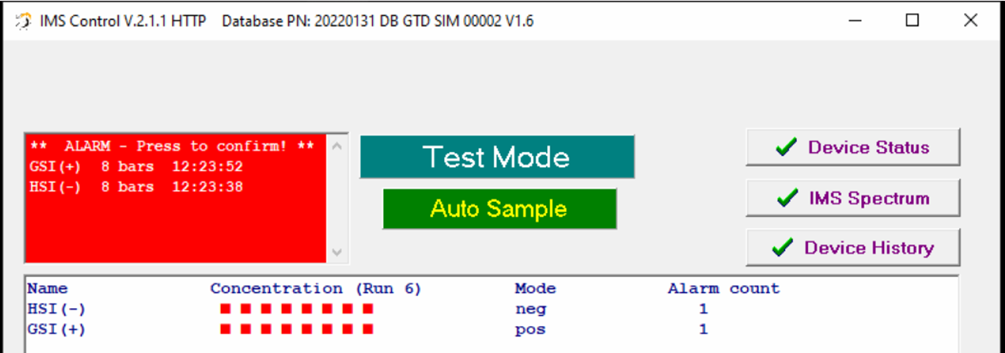

検知時は画面に赤色アラームが表示され、ガス名・濃度・イオン極性などの情報が提示されます。物質が消失すると、表示は黄色の情報画面に切り替わります。

モード	動作
自動測定 (Auto Sample)	標準的な連続測定モード
手動測定 (Trigger Sample)	必要時のみトリガーで測定

開発者向けのIMS検知器

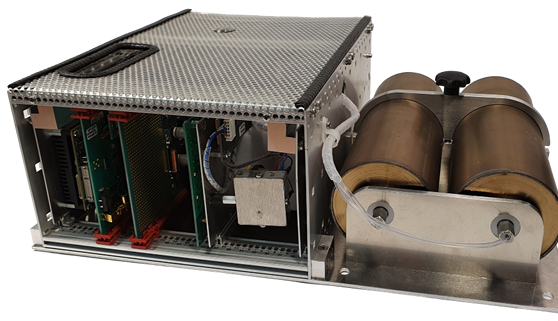

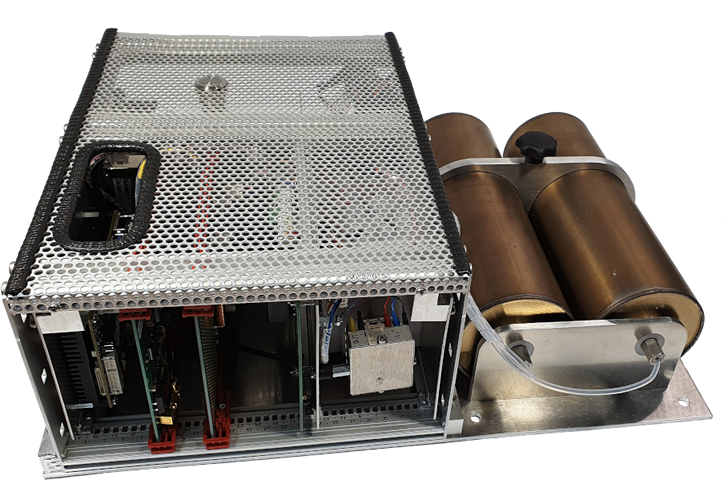

GTD-Module B は組み込みに対応したCBRN偵察車両や、基地、工場、研究所向けに統合開発を行うための IMS モジュールです。性能は GTD-S II と同じです。

重量もわずか 6 kg と軽量で、既存のCBRN統合システムや産業モニタリング設備に容易に組込可能です。

IMSの膜

IMSの基本原理は、常圧下で動作し、測定セル内の雰囲気組成がイオン形成に影響しています。イオンは多くが水クラスターで形成されるため、水分(湿度)が大きく性能に関与します。このため IMS検知器には乾燥剤が必需品となっています。

Oritest の IMS検知器は膜なしタイプ(Direct Inlet IMS)です。膜があるかないかによって IMS 検知器の性能や特徴には大きな差があります。

IMS検知器の膜・構造	利点	欠点
膜あり (Membrane Inlet IMS) サンプルガスが半透膜を通過してイオン化室に入る	湿度・ダストなど環境要因の影響を低減イオン源やドリフトチューブの汚染を防止長期安定動作が可能安定したベースライン、低ノイズ湿度の影響を受けにくく、安定した検知が可能。	応答がやや遅い、動的変化の追従性が低い一部の高分子・極性物質は膜を通過しにくい膜の経年劣化粘着性物質(例 : VXなど)による汚染時は回復時間が非常に長くなる検知限界(sensitivity)は劣化する
膜なし (Direct Inlet IMS) サンプルガスが直接イオン化室に流入	応答が非常に速い、リアルタイムモニタリングに適する揮発性が低い化学剤・爆発物にも高感度で検出検知限界が低く、微量ガスの識別に優れる温度制御をしやすく、実験用途に適する	湿度の影響を受けやすい(ドリフト時間変動) イオン化室やサンプリングラインが汚染されやすい高濃度曝露後に粘着性物質(例 : VXなど)が付着した場合には内部が汚染される(自動除染機能あり) 乾燥フィルター・パージモード・ヒーターなどの保護機構が必須

化学剤(CWA: Chemical Warfare Agents)

GTD-S II / GTD-Module B は、国際的に禁止されている化学剤の多くを検知可能です。

テロ対策・軍事用途において必須のCWAモニタリングを実現しています。

分類	代表的な化学剤
神経剤	タブン (GA)、サリン (GB)、ソマン (GD)、シクロサリン (GF)、VX、VXR
びらん剤(マスタード剤)	イペリット (HD)、窒素マスタード (HN3)
ヒ素系剤	ルイサイト (L)
血液剤	青酸 (AC)、シアン化塩化物 (CK)
窒息剤	ホスゲン (CG)
新規剤	Novichok 系 (A232 / A234)

GTD-SIIの検知可能物質は拡張可能です。

有毒工業化学物質(TIC: Toxic Industrial Chemicals)

CBRNの脅威は軍事由来だけではなく、産業事故や輸送事故にも存在します。GTDシリーズは以下のような主要TICも検知可能です

テロ対策だけでなく環境モニタリングや産業安全管理にも活用可能です。

分類	代表的な化学物質
ハロゲン化合物	塩素 (Cl2)、臭化水素 (HBr)、塩化水素 (HCl)
硫黄系化合物	硫化水素 (H2S)、二酸化硫黄 (SO2)、二硫化炭素 (CS2)
有機化合物	アクリロニトリル (C3H3N)、ベンゼン (C6H6)、エチレンオキシド (C2H4O)、ホルムアルデヒド (CH2O)、アリルアルコール (C3H6O)
無機ガス	アンモニア (NH3)、三塩化リン (PCl3)、オキシ塩化リン (POCl3)

GTD-SIIの検知可能物質は拡張可能です。

使用されている線源

放射性核種 : トリチウム(H-3)
線源タイプ : BH3-X(密封線源)
放射能 : 100 MBq
半減期 : 12.4 年
利用可能期間 : 購入後20年間

線源の構造とシールド

トリチウムはチタンナイトライド(TiN)に化学的に結合され、さらにシリコンとアルミニウム層でシールドされています。デバイス内部に固定され、外部からアクセスできない構造です。通常の運用では放射線源に触れることができず、輸送・使用ともに安全性が担保されています。

被曝に対する評価

トリチウム(H-3)はベータ線のみを出す放射線源であり空気によりほぼ減衰されます。ですがベータ線が金属の遮蔽体当たった時に制動X線が放射され、これにより線量率が少し上がる構造となっています。

局所線量率 : 0.1 m 離れた可触表面で < 0.5 μSv/h
空気での減衰 : 1 mm で完全遮蔽
水での減衰 : 1 μm
組織での減衰 : 6 μm 被曝は無視できるレベル

信頼性検証サンプル

信頼性検証サンプルは、化学検知器(例 : IMS方式の GTD-S II / GTD-Module B)を定期的に点検・校正するための専用テスト物質です。

通常運用では検知器が常時スタンバイしていますが、長期間の運用では「検知能力が維持されているか」を確認する必要があります。信頼性検証サンプルは非毒性で安全に取り扱える代替化学物質を採用しており、実環境での点検試験を行えます。

テスト対象クラス

信頼性検証サンプル完全に封入されており、皮膚や表面に直接触れることはありません。非毒性のため、特別な防護具や規制は不要です。

信頼性検証サンプル H	主成分
サンプル H	メチルサリチル酸メチル(Methyl salicylate, CAS 119-36-8)、クラス化学物質(びらん剤系など)の検証用です。
サンプル G	主成分 : DPM (Dipropylene glycol monomethyl ether, CAS 34590-94-8)、Gクラス化学物質(神経剤系など)の検証用です。

必要なメンテナンスや消耗品

信頼性検証サンプル H	主成分
消耗部品	乾燥フィルタ、ダストフィルタ、ポンプ、マグネットバルブ
平均故障間隔	ポンプ >12,000時間、マグネットバルブ >20,000時間
定期点検	年1回の簡易交換のみで長期運用可能
フィルタ交換	循環フィルタは12か月ごとに交換
消耗品	乾燥フィルタ、ダストフィルタ(0.45μm以下推奨)
信頼性試験	Confidence Sample(+/-)を用いた定期検証

IMSの基本的なしくみ

イオン化

調べたい空気やガス中の分子を「イオン化」します。

これは放射線源(例 : ⁶³Ni)や光(UV・レーザー)などを使い、分子から電子を奪って帯電させる工程です。

これで化学物質が「電気を帯びた粒(イオン)」になります。

ドリフト通過

できたイオンは電場の中を進みます。進行方向には常に「空気(ドリフトガス)」が流れており、イオンはその中をぶつかりながら前へ進みます。

イオンの速度(v)はその質量や形によって異なり、「軽い・小さいイオンほど速く、重い・大きいイオンは遅く」動きます。これにより化学物質ごとに“飛ぶ速さ”が変わるのです。

分離と検知

イオンの流れを一瞬だけ遮る「シャッターグリッド」を開けて、同時にスタートしたイオン群がドリフトチューブを進み、それぞれ異なる「ドリフト時間(drift time)」で検知器(ファラデープレート)に到達します。

これを時間軸にプロットすると、“どの物質がどれくらいの速さで届いたか”というスペクトルが得られます。

結果の解釈

各物質は固有のドリフト時間をもっており、これを「イオンモビリティ定数(K₀)」で表します。

K₀は圧力や温度を補正した定数で、物質固有の“動きやすさ”を示す指標です。これによりIMSは、空気中の化学剤・爆薬・薬物などを即時に識別できるのです。

IMSは難しい科学装置のように見えますが、実は「電気で分子を走らせて、ゴールの速さで判定する」シンプルな仕組みです。

そのシンプルさとリアルタイム性が、世界中でCBRN(化学・生物・放射線・核)防護機器として採用されている理由です。

製品の比較

化学剤検知器の比較は、単純に性能値を並べただけでは判断できません。装置の優劣は、運用目的や使用環境によって変わるためであり、状況によっては複数の検知手段を併用することが有効となる場合もあります。

以下の比較表は、代表的な検知装置について、いくつかの評価項目を整理したものです。どの装置が「良い・悪い」という結論を示すものではなく、使用条件に応じた選定を検討するための参考資料としてご覧ください。

想定される使用条件には、固定設置、車載搭載、偵察用途、個人装備としての携行、長期連続使用、単回使用など、さまざまな運用形態があります。

なお、神経剤の検出感度に限って比較した場合、DETEHIT は最も高感度な検知手段の一つと位置付けられます。

パラメータ	IMS	CALID-3	CBRN検知管	DETEHIT	コメント
製品リンク	IMS検知器 GTD-SII	検知紙 CALID-3	CBRN検知管	神経剤検知紙 DETEHIT
神経剤の検知	可	可	可	可	CALID-3 と IMS は、異なるレベルで識別可能。
ノビチョク Novichok/Новичо́к（A-series）対応	可	可	可	可	検知管および神経剤検知紙 DETEHIT は、ノビチョクを検知可能ですが、他の神経剤と区別できません。
検出感度（Sensitivity）	3	2	1	1	CALID-3 の感度は、検出可能な最小液滴量として比較。
識別能力（Selectivity）	2	2	1	なし	神経剤検知紙 DETEHIT は、アセチルコリンエステラーゼ（AChE）阻害剤のみを対象として設計されており、神経剤同士を区別できない。
誤警報（False Alarm）	3	2	1	1
応答時間（Response Time）	1	2	3	3
重量（Weight）	4	1	1	1
個人装備として携行可能か	4	1	1	1
訓練必要量（Training Needed）	4	1	1	1	各製品はパッケージの説明を読むだけで使用可能。
費用	4	1	1	1
カタログ

比較：（可 = 可能 / 1 = 良い / 4 = 劣る、ただし「劣る」は相対比較であり、装置が悪いという意味ではありません）

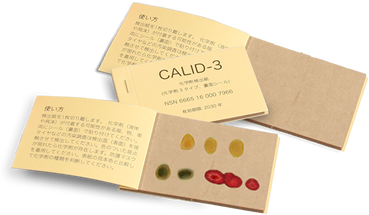

OPCW の枠組みで紹介された CALID-3

この動画では、化学兵器禁止機関（OPCW）の関連プログラムにおいて紹介された CALID-3 のデモンストレーションをご覧いただけます。

https://www.opcw.org/

OPCW

Oritest 社について

Oritest は、CBRN対策向けの化学剤検知管・検知紙を専門とするメーカーです。電源を必要としないシンプルな検知手法を用い、世界各国の現場で採用されています。

Oritest の強み

実薬による検証
神経剤・びらん剤などの実薬を用いた試験に基づく検知性能。
CBRN現場での実績
消防・警察・軍・民間防災分野での長年の使用実績。
シンプルで確実な検知方式
色の変化による直感的な判定で、訓練を受けていない現場でも使用可能。

製品ラインナップ

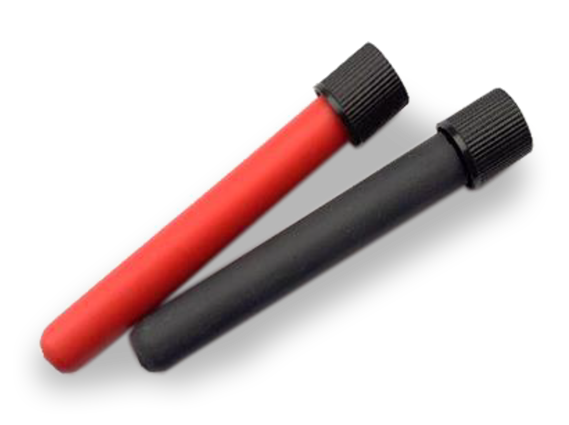

Oritest は、神経剤・びらん剤・血液剤などの化学剤に対応した各種化学剤検知管および検知紙を提供しています。

神経剤検知紙（DETEHIT）
神経剤・化学剤検知管（DTシリーズ）
CBRN対策向けアクセサリ

信頼性と国際的な評価

Oritest の製品は、OPCW 関連試験を含む第三者評価や実薬試験の結果に基づいて開発されています。これにより、実環境下での信頼性を重視した設計がなされています。

CWA/TIC検知器 GTD-SII - IMSイオンモビリティスペクトロメトリー検知器のカタログ・ダウンロード

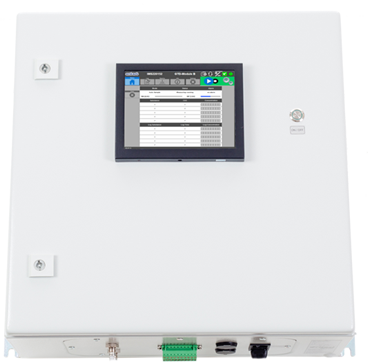

IMS検出器 GTD-S II(据置型)
