JIS Z 4333 規格のサーベイメーター

音で放射線を体感

高速な測定ができる高感度な検出器と、放射線の強さを、音の強さで体感できる探索機能により、汚染された場所、物、表面などあらゆる探索を可能にします。

シーベルト単位と、積算線量表示を装備。

0.25秒の高速応答

シンチレーション検出器を搭載したPM1703MO-1は、わずか 0.25秒で放射線の変化を検知できます。

移動しながらでも正確な放射線測定結果ができ、線量の高い場所では即座にアラームが鳴ります。

積算線量計も搭載

PM1703MO-1 には、個人用の積算線量計も内蔵されています。使い始めてからこれまでの線量を把握することができます。

シンチレーション検出器と、ガイガーカウンターを搭載し、放射線測定に必要なすべてを1台でこなします。

自治体での採用

PM1703MO-1 は、福島県内の多くの自治体で実際に使われているモデル。

学校の線量測定や、地域の測定に数千台が現在活躍しています。高い防水性能、対衝撃、ボタン2つだけ簡単操作で、多くの先生、自治体から支持されています。

シンチレーション放射線検出器 PM1703MO-1

高感度・大型 CsI シンチレーション検出器

光を使った高速測定

シンチレーション方式は、放射線によって発光する結晶体を利用した検出方式です。複数の増幅器で、信号を増幅するため 低線量に対して非常に高速な測定を実現できます。

PM1703MO-1 は、 6,000 cpm/(μSv/h)という高感度な仕様。同じ価格帯の他社と比較しても、6倍近い高感度・高速測定を実現しています。

高感度な検出器を採用することで、測定の応答スピードは、わずか 0.25秒、ごくわずかな放射線の変化でも、即座に反応します。もちろん、移動しながらでも正確な測定を実現できます。

ボタンが2つだけの分かりやすい操作性です。放射線測定の経験がなくても、ホットスポットを探索し正確な測定が簡単に行えます。









積算線量計も搭載

低線量から高線量地域向けの放射線測定器

放射線測定器の利用方法は、2つあります。

  • 場所など環境中の放射線測定や、物などの汚染状況を調べることです。PM1703MO-1 に搭載されたシンチレーション計測器が、高速な測定を実現します。
  • 家族や自分の被ばく線量を、継続的に監視することです。PM1703MO-1には、ガイガーカウンター(GM管)も搭載し、測定器を使い始めてからの「積算線量」を確認できます。

パソコンへデータ転送することで、分単位での積算線量の変化をグラフで確認することもできます。PM1703MO-1 は、線量計も欲しいが、高速な測定も行いたいという要望に応えるフルスペックな機種です。

腰ベルトクリップ付き放射線測定器 PM1703MO-1

動画で紹介 高感度 PM1703MO-1

5タイプの動作モード

  • 今現在の放射線量(μSv/h) の測定
  • 放射線の強さが音で分かる探索モード
  • 積算での線量(μSv)の表示
  • 設定モード
  • パソコン通信モード

今現在の放射線量(μSv/h)と、積算線量(μSv)には、アラームを設定できます。 一定以上の放射線を検出した場合や、積算での線量が国の指針を超えた場合には、アラーム音で警告を受け取ることができます。

24時間、常に放射線量を監視することで、線量の把握を正確に行うことができます。

音の強さで、放射線がみえる

放射線の強さが強い場所にいくと、放射線量の強さに応じて、アラームが鳴り始めます。

最初は一定間隔でアラームが鳴り始め、より線量の強い場所に近づくと、アラームはさらに激しく鳴るようになります。アラーム音を聞くだけで、身の回りに潜むホットスポットを、特定していくことができます。音が最大の場所で、線量率(μSv/h)を測定すれば、ホットスポットを発見することができます。

放射線量の高い場所(ホットスポット)の線量を測定器に覚えさせることで、より線量の高い場所を、探していくことができます。

アラーム音だけで放射線源の探索を行える機能により、PM1703MO-1は、多くの自治体で採用されるようになっています。

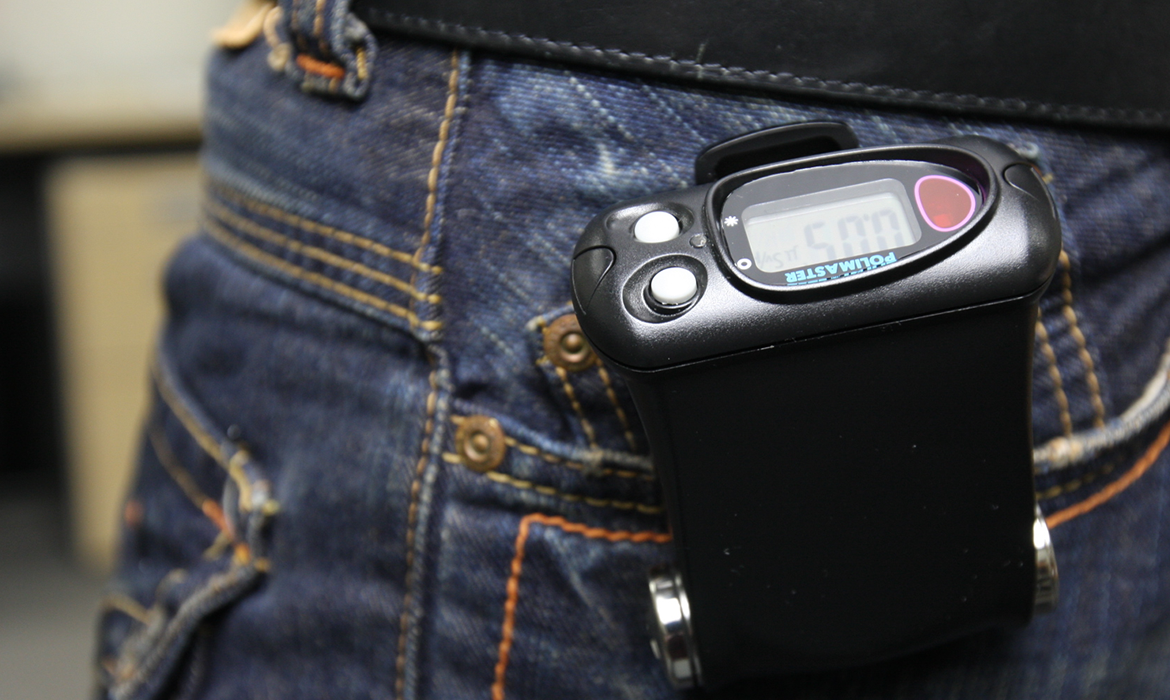

腰ベルトクリップ

作業や落下防止に便利、丈夫なクリップ付き

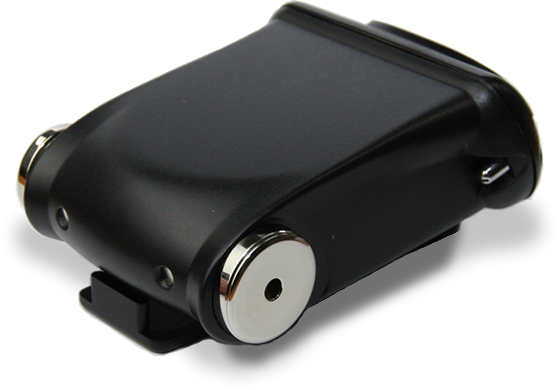

防水、対衝撃、1,000時間動作

この測定器は、ホースなどで水をかけ続けても大丈夫な IP65防水です。またコンクリート面への落下試験もパスしていますので、少々落としたぐらいでは壊れないようになっています。

また単三電池1本で、約1ヶ月連続動作ができる設計は、小型放射線測定器の中でも、最高クラスの性能です。

測定器を使うのは、屋外や、作業現場などです。非常に堅牢なつくりで対衝撃、防水ケースに入った PM1703MO-1は、10年以上動作するように設計されています。安心の機能を長期間お使いいただけます。

また腰ベルト用クリップも付いていますので、ポーチ、カバンなどに止めておくことができます。両手が自由になり、屋外や作業現場で使う場合も測定器を落としてしまう心配がなくなり、安心してご利用いただけます。

ひとつの放射線測定器に2つの検出器を搭載

この放射線測定器には、2つの検出器が搭載されています。

一つは、GM管(ガイガーカウンター)、もう一つはCsI シンチレーション検出器です。これらの放射線検出器は、性能が異なり、利用用途によって使い方が大きく異なります。2つの検出器を同時に搭載することで、ガンマ線に関する幅広い測定が可能となります。

こちらに2つの検出器( GM管、シンチレーション)を切り替えて使う理由をご紹介します。

2つの検出器を使う放射線測定器の特徴
特徴 解説
感度・低線量

GM管は、感度が低く低線量では、応答スピードが非常に遅いのが特徴です。

一方、シンチレーション検出器は、感度が非常に高く、低線量でも非常に測定スピードが速くなっています。 この放射線測定器 PM1703MO-1 では、10μSv/h 以下では、シンチレーション検出器が動作し、10μSv/h 以上になれば、放射線がたくさん飛んでいる環境になりますので、GM管でも十分な測定スピードが確保できるため、GM管に切り替わります。

高線量 GM管は、低線量では、測定スピードが遅く応答が鈍いのが特徴ですが、一方で、1~10 Sv/h 以上といった非常に高い線量でも利用できます。

一方で、シンチレーション検出器は、物理的な限界のために、30~40 μSv/h 以上になると、測定できなくなります。低線量時だけシンチレーション検出器をつかい、一定以上の線量になった時に、シンチレーションからGM管に切り替えることで、低線量時に高速測定と、高線量測定の2つを実現することができます。

エネルギー補償 放射線は、セシウム、ウラン、アメリシウム、コバルト、、など様々な原子核から出てきます。それぞれの原子核によって、放射線のエネルギーの強さは、異なっています。エネルギーが違う場合でも、正しい線量率(シーベルト値)を測定器が表示できるかどうかは、検出器にエネルギー補償回路が備わっているかどうかで変わってきます。

エネルギー補償回路がない場合には、セシウムで正しい線量は表示されても、他の原子核からの放射線の場合には、正しい線量が表示できません。場合によっては、5倍、10倍といった値になる場合があります。Polimaster のすべての放射線測定器には、エネルギー補償回路が搭載されています。技術的には、シンチレーション検出器のエネルギー補償は、複雑な形になります。GM管の方が精度の高いエネルギー補償を実現しやすい利点があります。

Polimaster の測定器では、2つの検出器(GM管(ガイガーカウンター)、もう一つはCsI)の両方で、エネルギー補償回路を搭載しています。

測定データはパソコンに保存

詳細な測定記録を残せます。

積算線量計と、高感度なシンチレーション計測器を搭載した PM1703MO-1 は、線量計としてのソフトウェア機能も充実。積算線量や、線量率の変化をグラフで見ることができます。

詳細な動作履歴もパソコンに保存でき、長期間の被ばく線量を管理していくことができます。

放射線測定データ保存ソフトウェア PRD

探索モードとは?

探索モードとは今現在の放射線量を調べて、それよりも高い放射線量を検出するとアラームや振動で知らせるモードです。

アラームが早くなったら、再度身の回りの放射線量を調べて、さらにアラームが早く鳴る場所をアラームや振動を頼りに探索することができます。これらの探索を繰り返すことで、ピンポイントで高線量の場所を特定することができます。

1
新しい場所に移動したら、周りの放射線量を測定します。
放射能汚染を調査

モードボタン(上ボタン)を2秒以上長押しすると、背景の放射線の測定を開始して、まわりの放射線量を記憶します。

2
線量の特に高い場所を探します。放射線の強さを、音の早さ・振動の強さで体感できます。
お出かけや通勤に放射線測定器を持って行きます。

放射線の高い場所を探すために、移動したり、いろいろなものに測定器を近づけてみてください。

3
アラームが最大になったところで、再び、1を行います。
線量管理ソフトウェア

12を行うと、測定器は、今の場所の放射線量を覚えて、より線量の高い場所でアラームが鳴るようになります。

これを繰り返すことで、身の回りで最も線量の高い場所を探すことができます。

屋外での探索モードの使い方

探索モードは、音の早さや振動の強さで放射線量をお知らせする機能です。

放射線量を数字で比較しなくても、音や振動だけで、放射線の強さを直感的に知ることができ、公園や庭など広範囲の探索にとても有効です。

  1. 汚染された地域に到着したら、測定器に今の放射線量を記憶させます。
  2. 公園の中を歩いてまわってください。明らかに高い放射線を検出すると、アラームが鳴ります。アラームのなる間隔を頼りに、もっともアラームが早く鳴る場所を探してみてください。
  3. アラームが早く鳴る場所が見つかったら、線量値を読みとります。(例:0.2 µSv/h)
  4. より強い放射線量の場所を探したい場合には、再度、測定器に今の放射線量を記憶させます。これで測定器は、0.2 µSv/h よりも、高い放射線源を探そうとします。
  5. 次は、0.30 µSv/h のような高い線量のところで、アラームが鳴ります。

この手順を繰り返すことで、公園や庭などの広い場所から、高線量の場所(ホットスポット)を探し出すことができます。

PM1703MA モードボタンの使い方

PM1703シリーズの比較

PM1703シリーズには、多くの型番がありますが、基本構成としてシンチレーション検出をすべての機種が搭載しています。 その中で、上位機種には、積算線量表示、GPS衛星対応、セシウムなどの核種識別が追加機能になっています。

品番 在庫/納期 検出器 応答時間 感度 線量率 積算線量 核種識別 GPS対応 PC接続
PM1703MA
180,000 円
在庫あり
シンチ 0.25秒 6,000
[cpm/(μSv/h)]
0.01~99.99
[μSv/h]~[μSv/h]
なし なし なし 赤外線接続赤外線
PM1703MO-1
200,000 円
納期1ヶ月
シンチ
GM管
0.25秒 5100
[cpm/(μSv/h)]
0.01~10
[μSv/h]~[Sv/h]
機能あり なし なし 赤外線接続赤外線
PM1703MO-1A
420,000 円
納期1ヶ月
シンチ
GM管
0.25秒 6,000
[cpm/(μSv/h)]
0.01~10
[μSv/h]~[Sv/h]
機能あり 機能あり 機能あり USB接続USB
赤外線接続赤外線
PM1703MO-1B
420,000 円
納期1ヶ月
シンチ
GM管
0.25秒 6,000
[cpm/(μSv/h)]
0.01~10
[μSv/h]~[Sv/h]
機能あり 機能あり 機能あり Bluetooth接続Bluetooth
赤外線接続赤外線
放射線測定器 PM1703MA と PM1703MO-1

PM1703MAとPM1703MO-1のどちらを選べばいいでしょうか?

2つの機種は性能が似ていますが、目的がそれぞれ異なります。

PM1703MA は、わずかな汚染物質を探すための探索メーターです。物に近付けたり、非常に素早い反応を示します。低い線量でも非常に感度が高くなっており、身の回りにある汚染物質を探すための測定器です。

  • 放射線測定器としての機能
  • 汚染物質を調査するための探索メーター機能

PM1703MO-1 には GM管も搭載されており、個人用の積算線量計も搭載しています。この機能が必要な場合には、PM1703MO-1 を選ぶとよいと思います。福島県で数多くの採用実績があります。

  • 放射線測定器としての機能
  • 汚染物質を調査するための探索メーター機能
  • 線量計としての機能

たろうまるの安心サポート体制

測定器が故障の場合でも、代わりの機器を提供しております。
高性能な放射線測定器を、ずっと安心してお使いいただくために、最高のサービスを提供したいと考えています。
いつでもご遠慮なくお問い合わせください。

安心の修理体制、修理期間は代替器を無料レンタル

メーカー保証期間、保証後も、修理の場合には、いつでも代替器を提供しております。

お客様のご負担を最小限にして、いつでも高性能な放射線の測定器を安心してご利用頂きたいという想いから、弊社サポートスタッフで考えた 代替器の無料サービスです。代替器はPM1610です。

修理の際の送料は、お客様側からの発送については、修理品、代替器ともに、お客様のご負担となります。たろうまるからの発送分は、弊社の負担で行う形になりますので、あらかじめご了承ください。

校正と点検

たろうまるは、Polimaster 社の正規販売店です。

測定器の販売、点検・校正、技術サポートまで、Polimaster 社の技術者から教育を受けたスタッフが対応しております。 購入頂いた線量計、放射線測定器、サーベイメーター、食品用放射線測定器は たろうまるを経由して、メーカーでの修理、点検、校正を行うことができます。

10年サポート

すべてのポリマスター製品は、10年間以上利用されることを想定した耐久性のある設計です。 お求めいただく測定器は、長い期間お使いいただく製品になります。

たろうまるでは、お客様が製品を使用している間ずっとサポートを行っていく体制をとっております。 使い方、修理、校正、点検など、あらゆる場面において技術スタッフが、いつでも対応しております。

積算・放射線測定器・探索メーター PM170MO-1 仕様

  • 製品の分類

    • 線量計
    • 放射線測定器/サーベイメーター
  • サイズと重さ

    高さ :32 mm
    幅 :72 mm
    厚さ :87 mm
    重さ :185グラム POLIMASTER PM1703MO-1
  • 表示

    バックライト付き液晶ディスプレイ。
  • ガンマ線の線量率測定

    0.01 μSv/h ~ 10 Sv/h
  • 線量率の精度

    ±20%
  • 積算線量の測定

    0.01 μSv/h ~ 9.99 Sv/h
  • 積算線量の精度

    ±20%
  • ホットスポット探索機能

    背景となる放射線より一定以上、高い放射線を検出するとアラームを発動。アラーム音を頼りに、汚染物質を探索します。
  • 検出器

    • CsI(Tl)シンチレーター
    • GM管
    エネルギー補償あり
  • シンチレーション体積

    3 cm3
  • エネルギー範囲

    0.033 ~ 3 MeV
  • 感度

    6,000 cpm/(μSv/h)
  • 高い線量に対する応答時間

    0.25
  • 校正

  • 電池

    単3電池 1本使用
    連続動作 1,000時間
    (0.3μSv/h 以下の環境。線量が高くなると、比例して電池寿命が急速に短くなる場合があります。)
  • 動作モード

    1. ガンマ線による空間線量の測定
    2. 積算線量の表示
    3. 背景放射線に対する自動校正
    4. 音の強さで放射線の強さが分かる探索モード
    5. 警告アラーム
    6. 設定
    7. パソコンとの通信
  • 特徴と機能

    1. 高感度シンチレーション
    2. 低線量地域向けの汚染調査
    3. 高速応答
    4. 放射線源の探索
    5. 対衝撃・防水
    6. 電池1本で1,000時間
  • アラーム

    背景となる放射線より一定以上、高い放射線を検出するとアラームを発動。
    1. 音アラーム
    2. 振動アラーム
    3. 画面表示
    4. 光アラーム
  • 探索アラーム

    放射線の強さで感知するとアラームの頻度を変えてお知らせ。
  • 防水・防塵

    IP65
    • 強い水流に対する防水
    • 防塵保護
  • 取扱説明書

  • パソコンとの接続

    赤外線
  • 線量と積算値の記録メモリ数

    500ポイント 詳細
  • Windows 対応

    Windows XP, 7, 8, 10
    Windows 10対応
  • 動作環境

    -30度~+50度
  • 保証

    • メーカー保証1年
    • 初期動作保証
  • 信頼性テスト

    平均製品寿命 10年
  • ダウンロード

  • 国際規格

    • JIS Z 4333
      X線及びγ線用線量当量率サーベイメーター
    • 国際原子力機関IAEA基準
    • IEC 62401
    • IEC 60846
    • ANSI N42.32
    • ANSI N42.33(1)
    • Rohs
  • 搭載機能

    ガンマ線による物の測定
    ガイガーミューラー管検出器
    CsIシンチレーション検出器
    積算線量の測定
    μSv/h での線量率の測定
    放射線の強さを音で判断するホットスポット・高線源の探索モード
    エネルギー補償
    線量が高く鳴るとアラーム発動
    振動アラーム、マナーモード
    表面汚染・物の汚染調査
    空間線量の把握
    建材、コンクリート、大きな構造物の調査
    人間の長期間に渡る積算線量の調査
    校正方法 H*(10)、空間線量からの被ばく線量の測定
    メーカー保証12ヶ月間
    メーカー保証期間中の修理の場合、代替器の無料レンタル(PM1621/P1610)
    校正証明書
    日本語解説書
    初期動作保障
    使い方かんたん
    耐衝撃ボディ、落下試験パス
    ホースで水をかけても大丈夫な強防水機能
    防水機能
    単3電池
    連続稼働 1000時間
    充電池・エネループ対応
    パソコンソフト付属
    赤外線でパソコン接続
