ZnS(Ag)薄膜シンチレーション

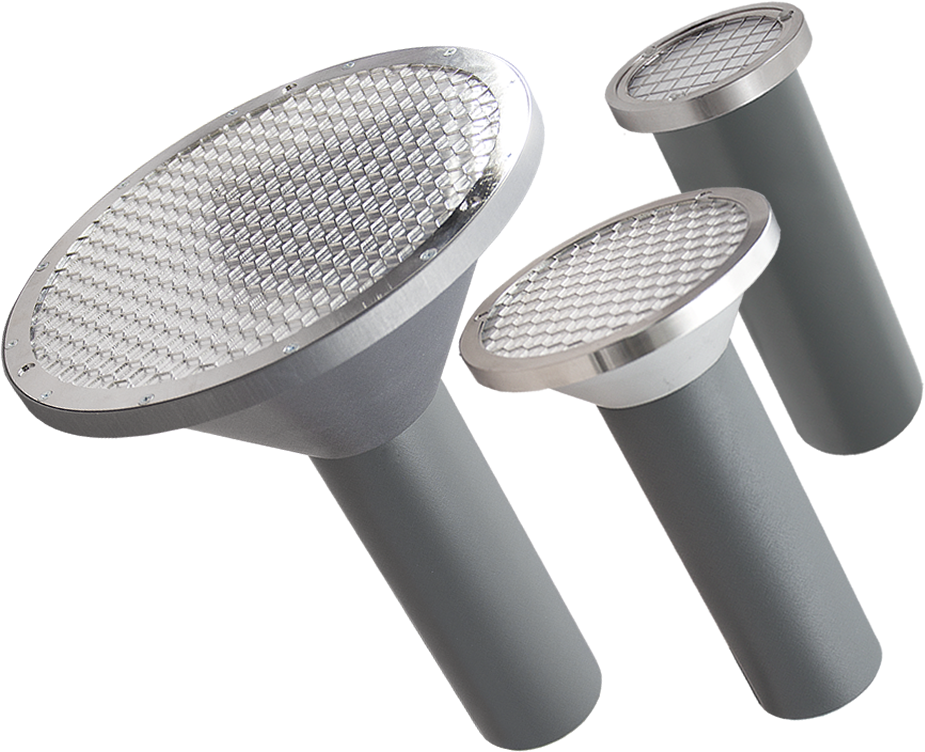

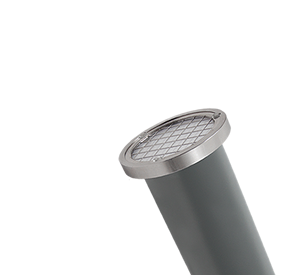

薄膜 ZnS(Ag)シンチレーションは、物理的に薄いシンチレーション検出器( 1mm 厚 )です。

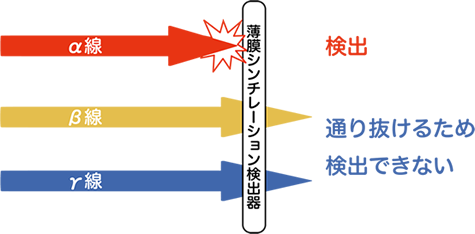

厚みが薄いことでガンマ線、ベータ線は検出器と相互作用せずにその大半が通り抜けてしまう性質を持っています。 この構造によりアルファ線のみに応答する検出器を実現しています。

従来の測定方法

従来のガイガーカウンター（GM管）を使った測定では、アルファ線の測定においてガンマ線、ベータ線も同時に測定してしまうことが課題でした。 従来の測定方法でアルファ線の測定をするには、薄いポリエチレン膜でアルファ線を遮蔽することでガンマ線、ベータ線だけを測定しこの分の差分をとる2回測定法が一般的です。

差分の式は、(α＋β＋γ）- (β＋γ)＝αとなります。2回測定を行うことで測定誤差が大きくなることも課題でした。

1回でアルファ線を測定

BDPAシリーズは1回の測定でアルファ線だけを測定できるため、より短時間で精度の高い測定を実現しています。

測定単位

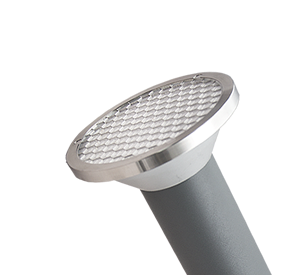

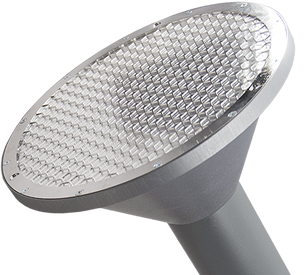

BDPA-01, 02, 03 は、アルファ線の表面汚染密度 ( Bq/cm² ) を測定する測定器です。以下の測定単位に切り替えて測定することができます。

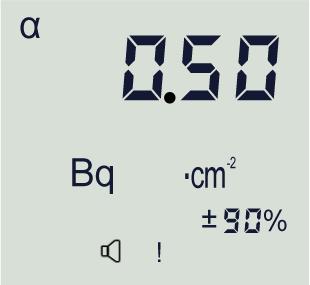

• 表面汚染密度 (Bq/cm²)

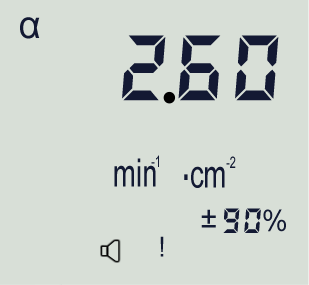

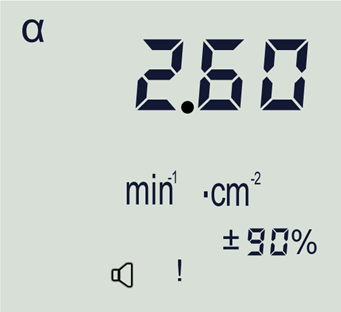

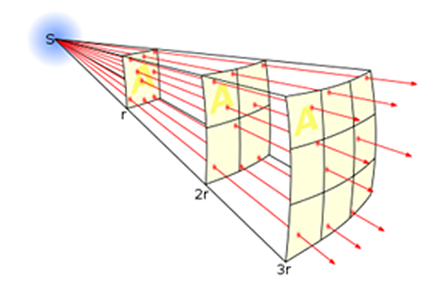

• 流束密度 ( count/cm²/分 )

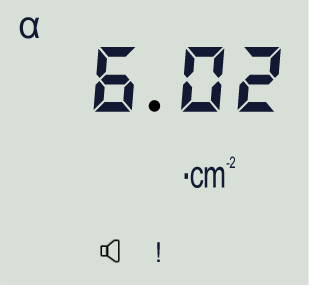

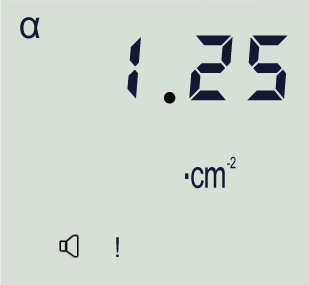

• 流束 ( count/cm² ) - 流束密度の積算値
• 崩壊数 ( Pu²³⁹ 換算 , count/cm² )

表示端末内にはガンマ線検出器を内蔵

表示端末 PU2 の方にはガンマ線検出器が内蔵されています。アルファ線があるところでは必ずガンマ線があるため、測定作業者の被ばく量を把握するために利用できます。

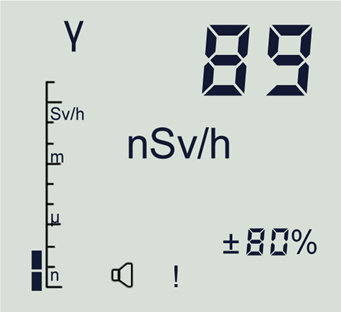

• ガンマ線の線量率 ( Sv/h )
• ガンマ線の積算線量 ( Sv )

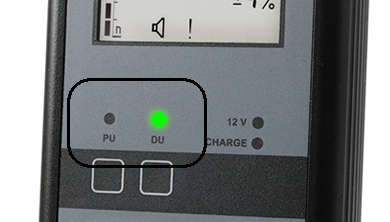

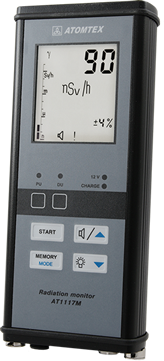

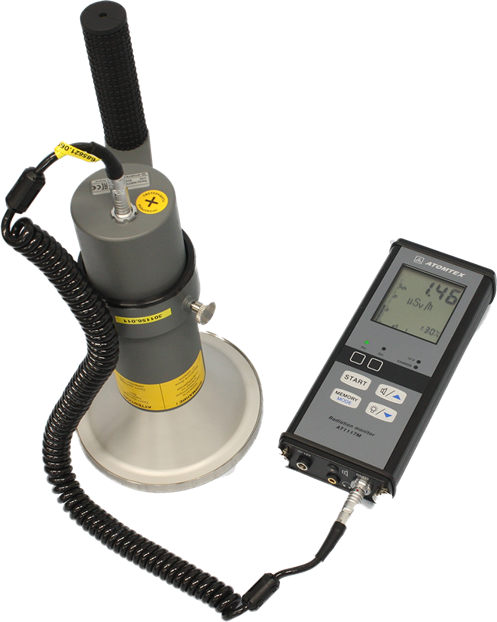

表示端末 PU2

PU2端末は、いろいろな検出器を接続できる多目的端末です。ガンマ線の線量率計を内蔵しているため測定者の被ばく量を把握する目的に利用できます。

• 測定値の表示 ( Sv/h ), ( Sv )
• 背景放射線の減算（引き算）機能
• 測定最大値の表示
• 測定値を内蔵メモリに保存

表面汚染密度 Bq/cm² とは？

ベクレル（英語：becquerel、記号: Bq）とは、 放射能(Activity)の強さを表す単位です。ある放射線源があった場合、そこから1秒間に出てくる放射線の数、すなわち崩壊する原子核の数を表す単位です。

表面汚染密度( Bq/cm² ) は、1cm x 1cm の表面から出てくる放射線の数( Bq ) という意味になります。

放射線障害防止法、 電離放射線障害防止法などの 国内法規制では、アルファ線の表面汚染密度として 4 Bq/cm² が定義されています。

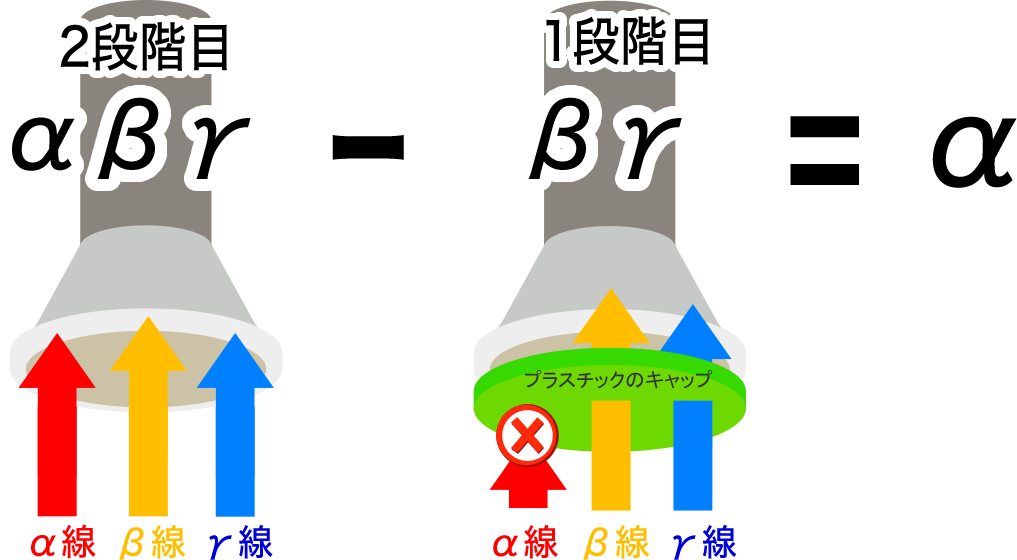

背景放射線の減算機能

薄膜 ZnS(Ag)シンチレーションは、物理的に薄くすることでガンマ線とベータ線にはほとんど応答せず、アルファ線だけの測定を行えます。 ですが測定するアルファ線が微弱である場合には、わずかに反応するガンマ線、ベータ線の影響を無視できない場合があります。このような場合には、２段階の測定を行うことができます。

１段階目の測定

プラスチックのキャップをした状態で測定すると、アルファ線が除去されてガンマ線＋ベータ線（γ＋β）を測定します。（γ＋β）は測定する場所の背景放射線量となります。

この測定量は、測定器が記憶・保存するため以後の測定では、自動的に減算（引き算）されています。

２段階目の測定

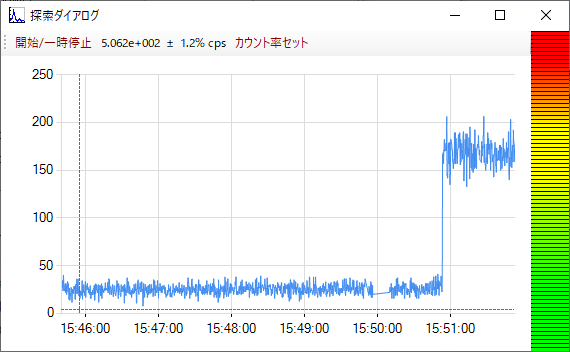

プラスチックキャップを外して（γ＋β＋α）を測定します。１段階目で測定した背景放射線量は、２段階目では自動的に引き算されています。 そのためこの状態で測定器を動かしてアルファ線が強い場所を探せます。
