AT2533 取扱説明書

超高線量・ガンマ線線量計

高線量モニターAT2533

AT2533線量計は、PU-33(以下、表示端末)とBDKG-33(以下、外部検出器)、接続ケーブル(以下ケーブル)で構成されています。

左:BDKG-33検出器

右:PU-33表示端末

高線量モニター

AT2533の構成

AT2533は、全部で3つの検出器から成り立っています。

  • PU-33表示端末 ・・検出器1個
  • BDKG-33外部検出器 : 検出器2個
  • 検出器の中には、カウントチャネル(GM管検出器)とPVチャネル(半導体検出器、光起電検出器)の2つがあります。
  • 表示端末の中には、GM管検出器があります。表示端末は測定値表示端末ですが、これに内蔵された検出器は、作業者側の被ばく量を知るための物になります。

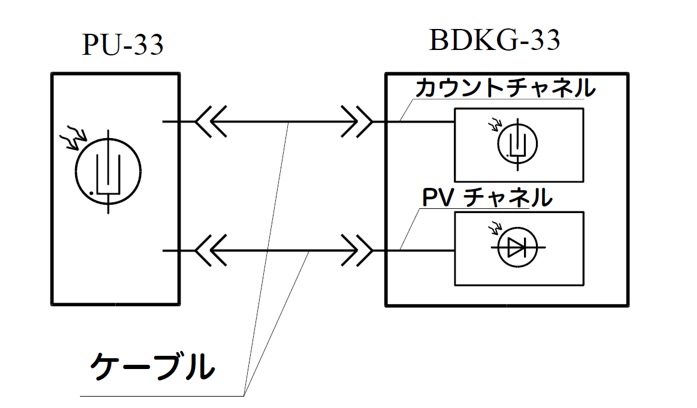

測定器の接続

BDKG-33外部 検出器の接続

  • 外部検出器を接続すると、表示端末内の検出器は動作しません。
  • 外部検出器の接続を外すと、表示端末 の検出器が動作します。
  • 外部検出器内の2つの検出器は、線量率に応じて自動的に切り替えが行われます。
